SG5 フォレスター クラッチOH&シフトジョイント交換
車輌
H15年式 SG5フォレスター
クロススポーツ 5MT 98,426km
作業/時間
シフトジョイント交換
作業時間 2日
作業内容 | 工賃(税抜) | 部品(税抜) |
---|---|---|
クラッチディスク | 65,000円 | 16,100円 |
クラッチカバー | 27,000円 | |
レリーズベアリング | 7,790円 | |
パイロットベアリング | 650円 |
今回は静岡県よりクラッチOHとシフトジョイント交換依頼です。
摩擦を利用して、発進や停止など状況に応じてエンジンの動力をトランスミッションに
伝達、遮断するクラッチ。
「クラッチを踏み込みが重くなってきた。」
という症状です。
インタークーラー、マフラー、プロペラシャフトなど
を外しミッションを下ろす準備をしていきます。

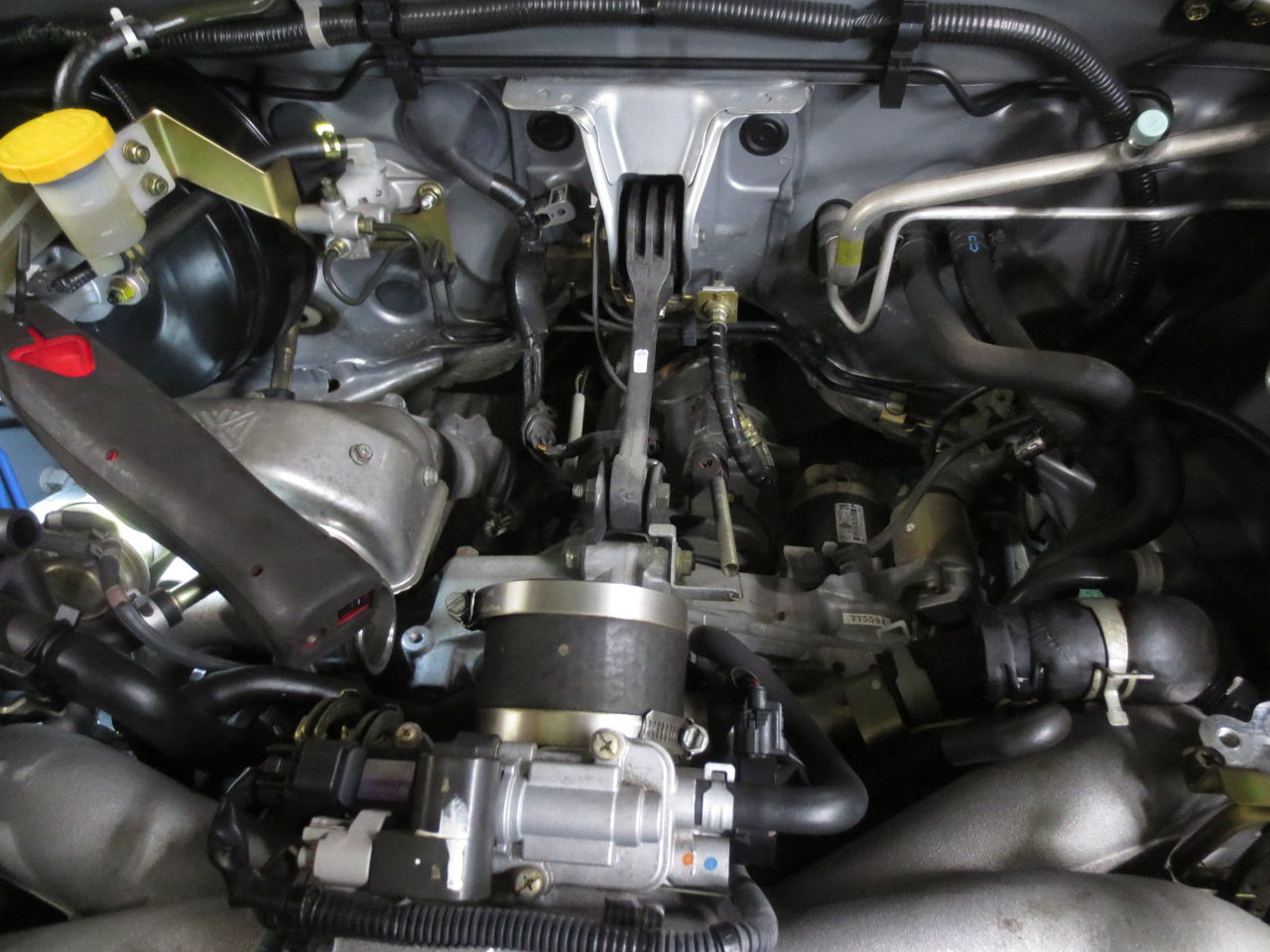

インタークーラー

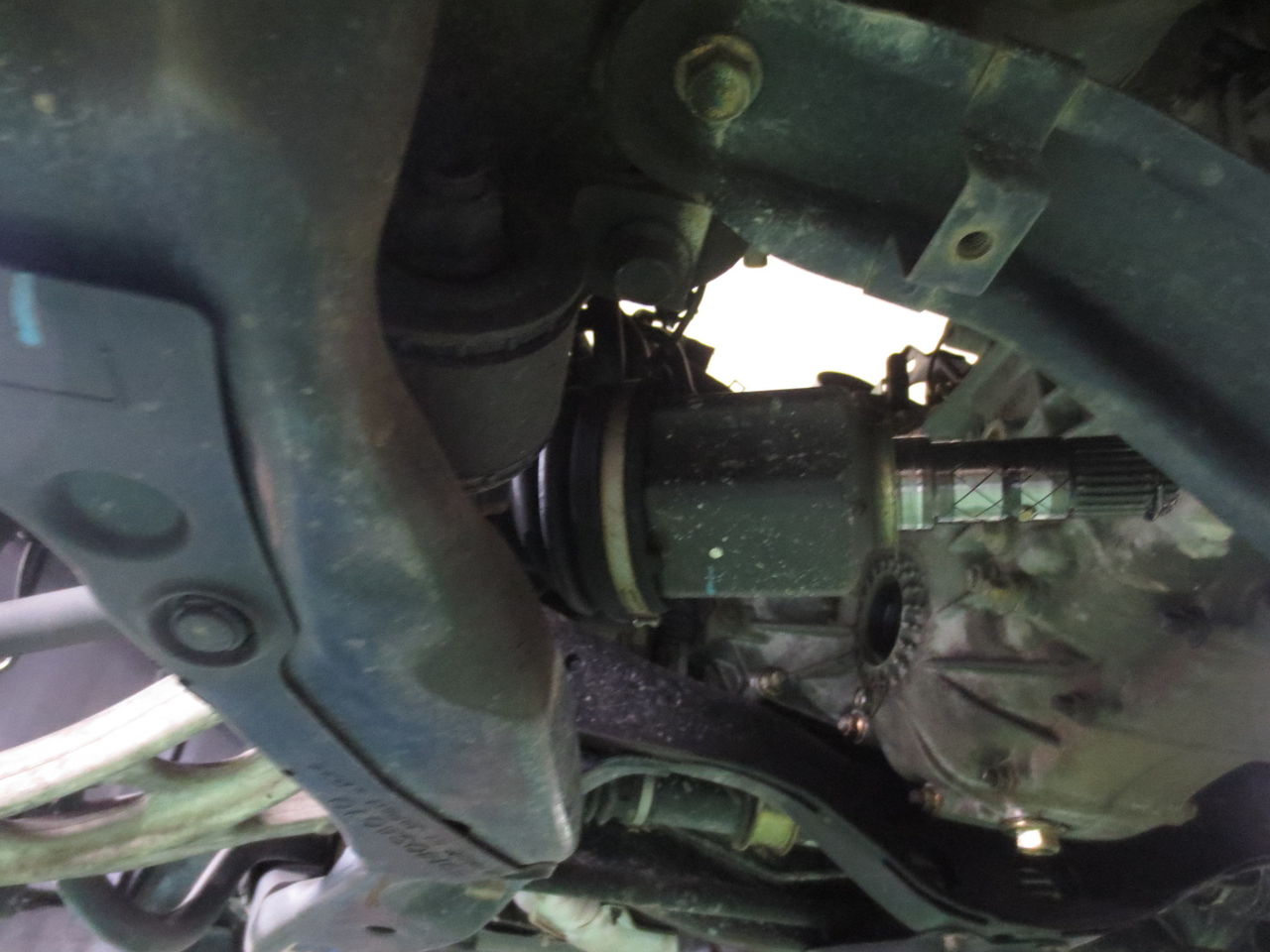

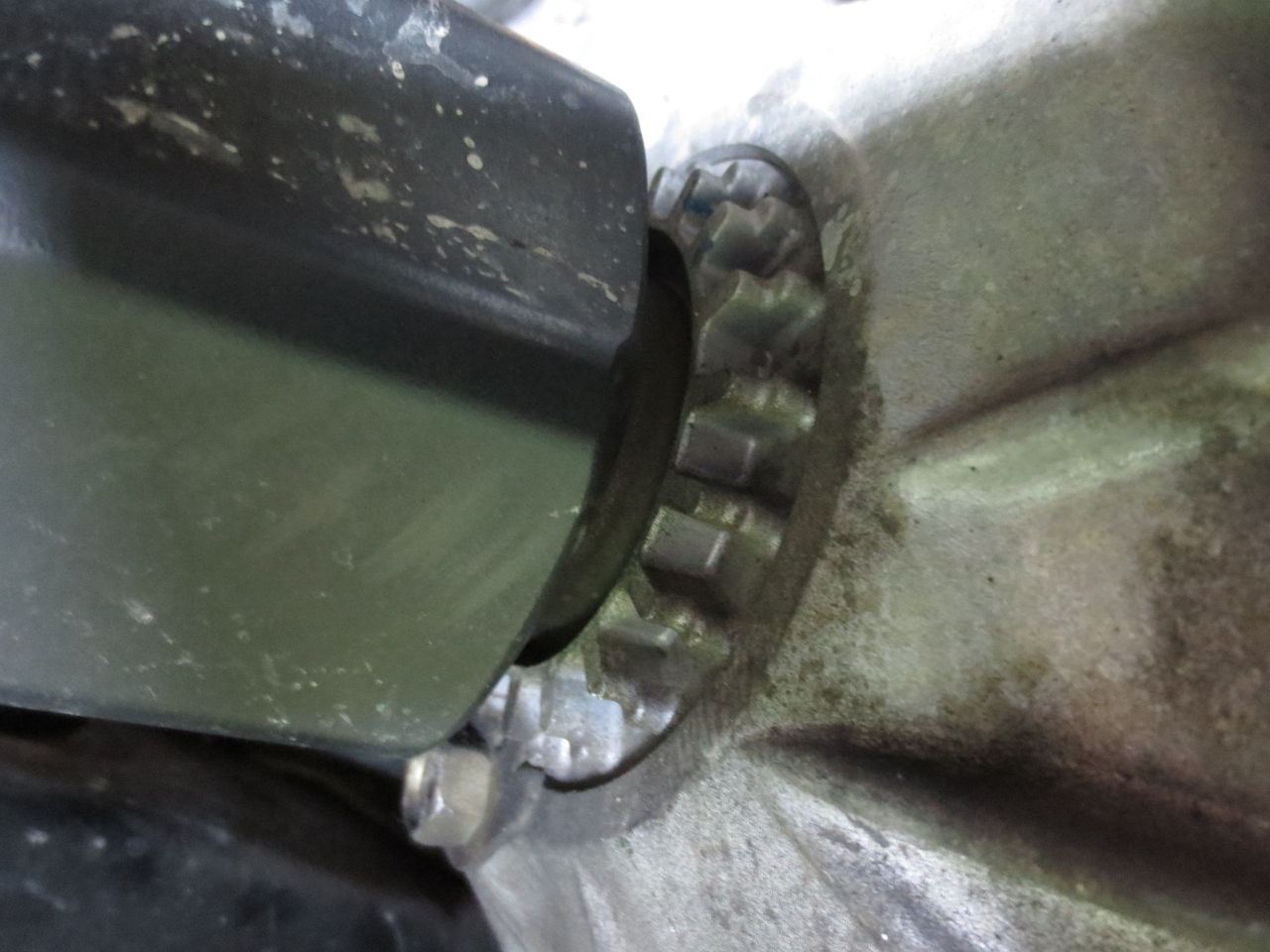

ドライブシャフトを左右抜いていきます。

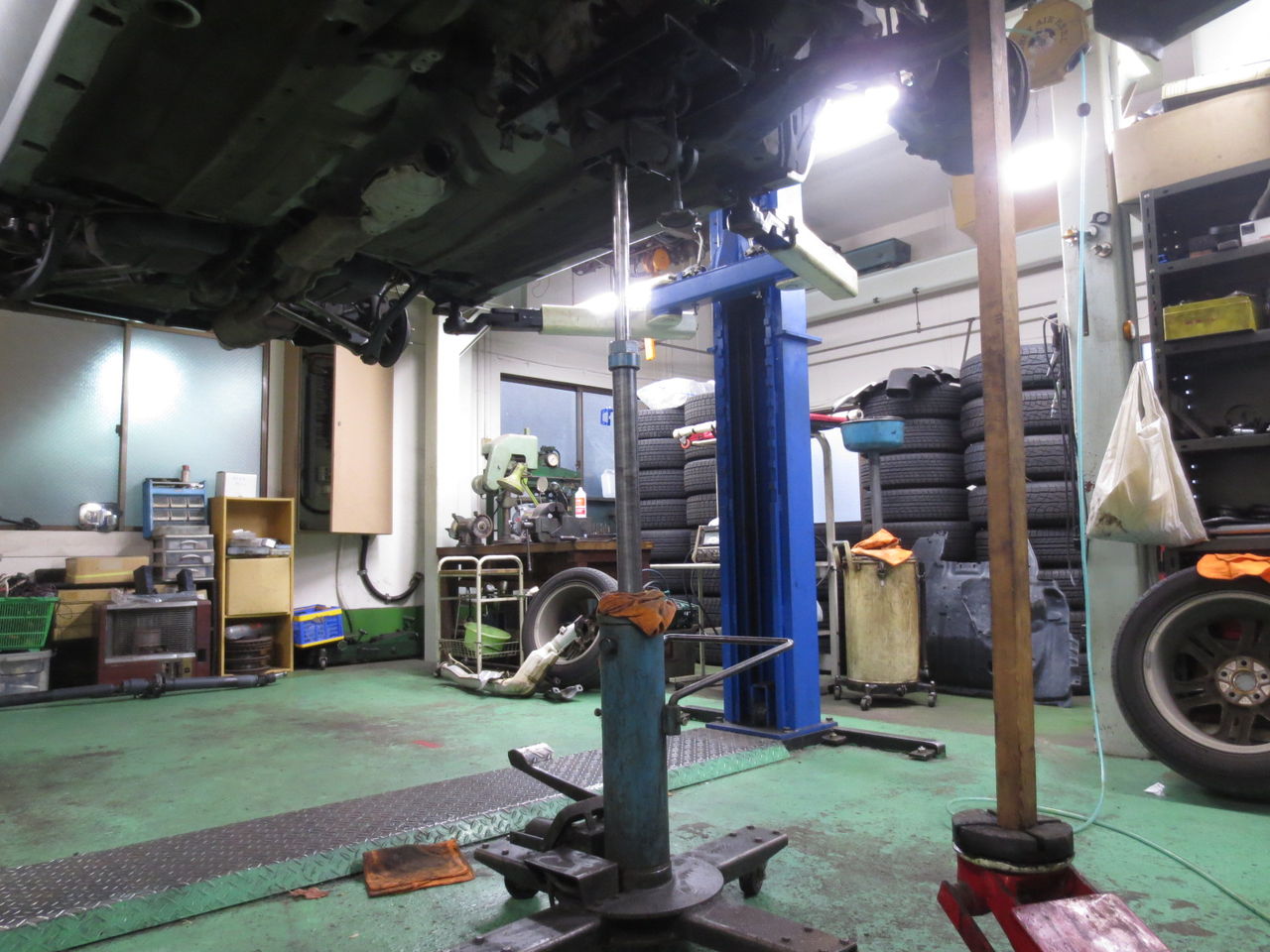

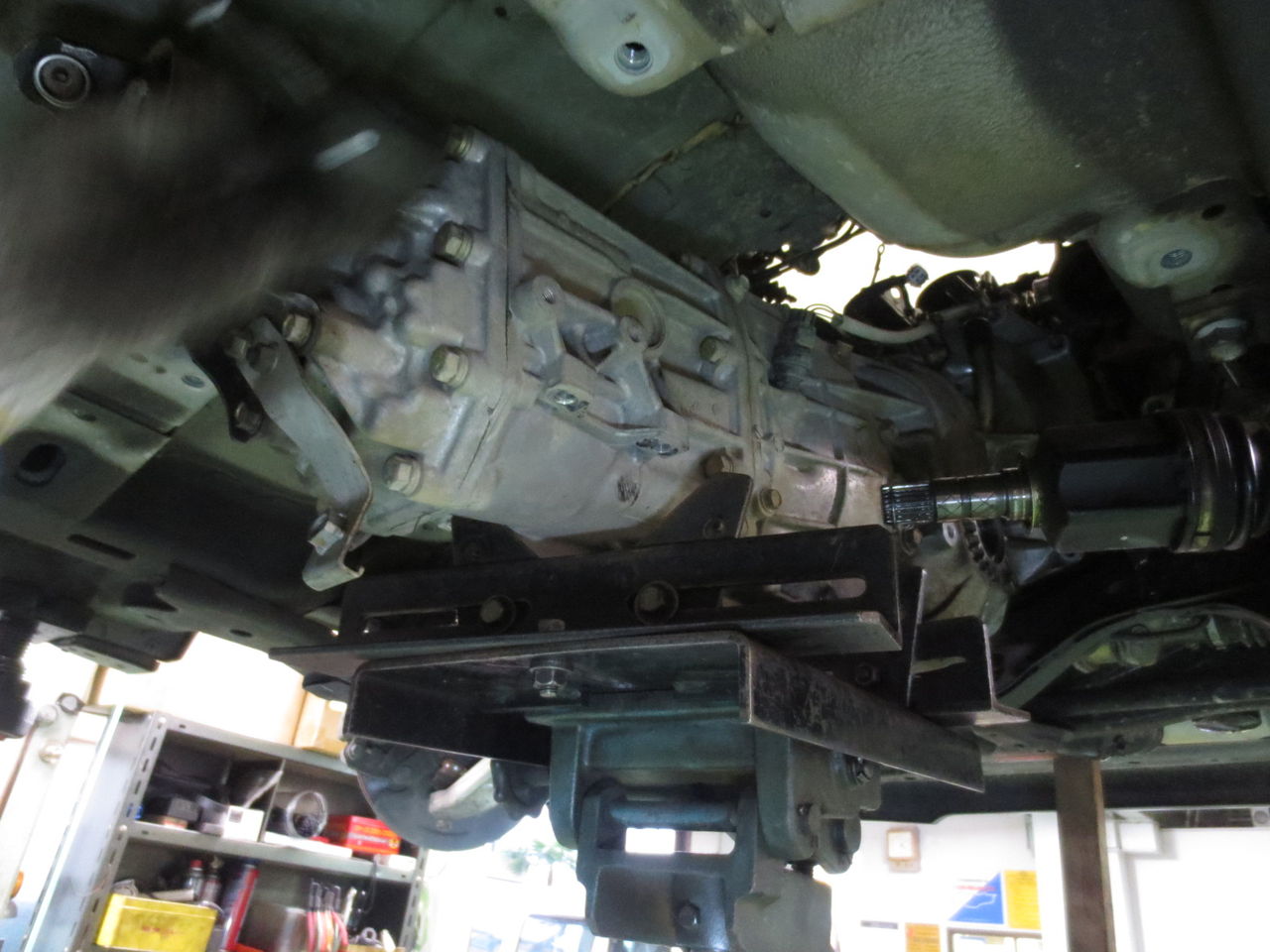

下ろす準備ができたら台に乗せゆっくり下ろしていきます。

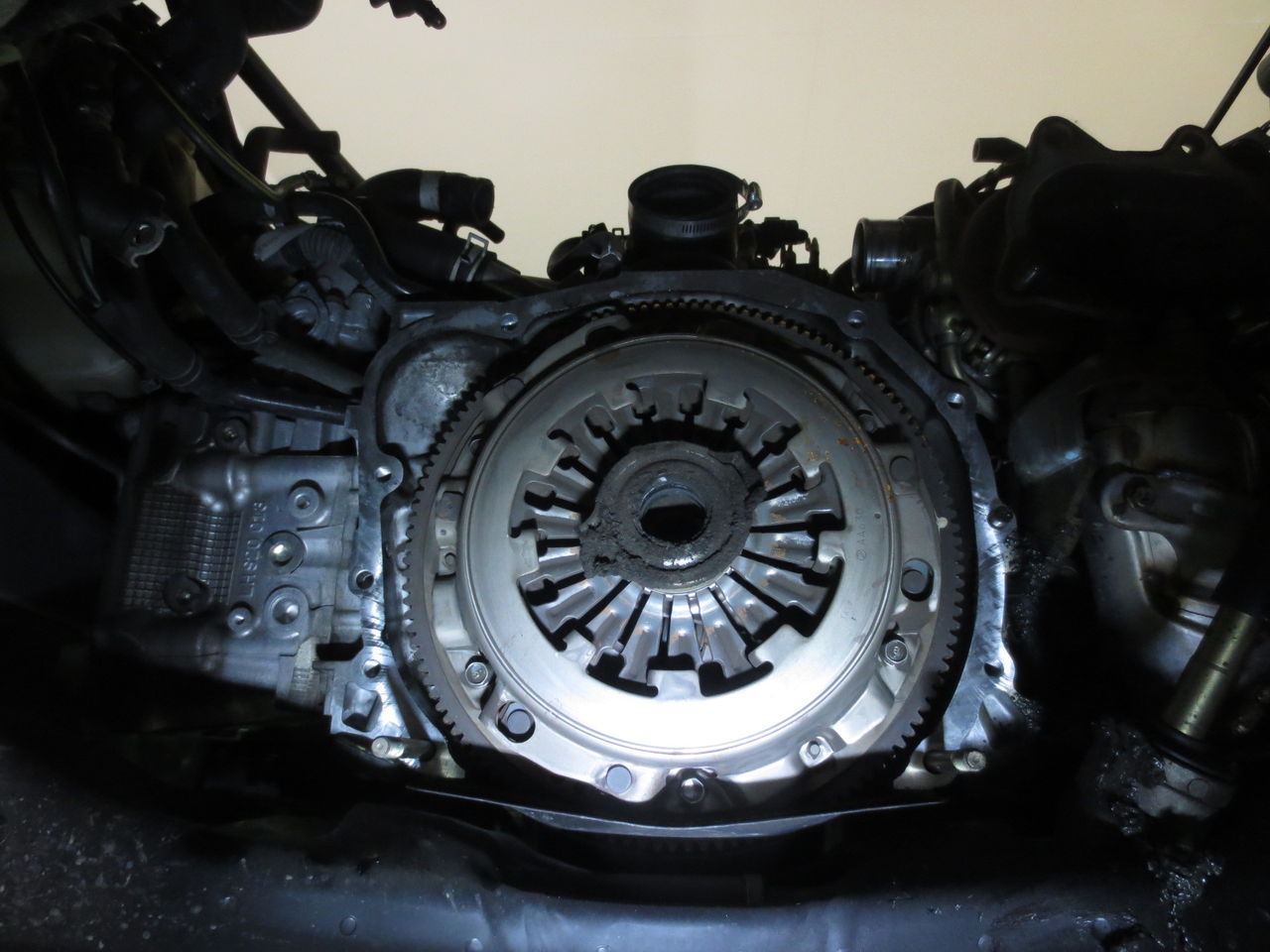

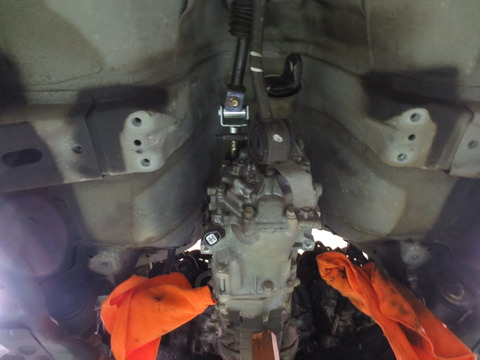

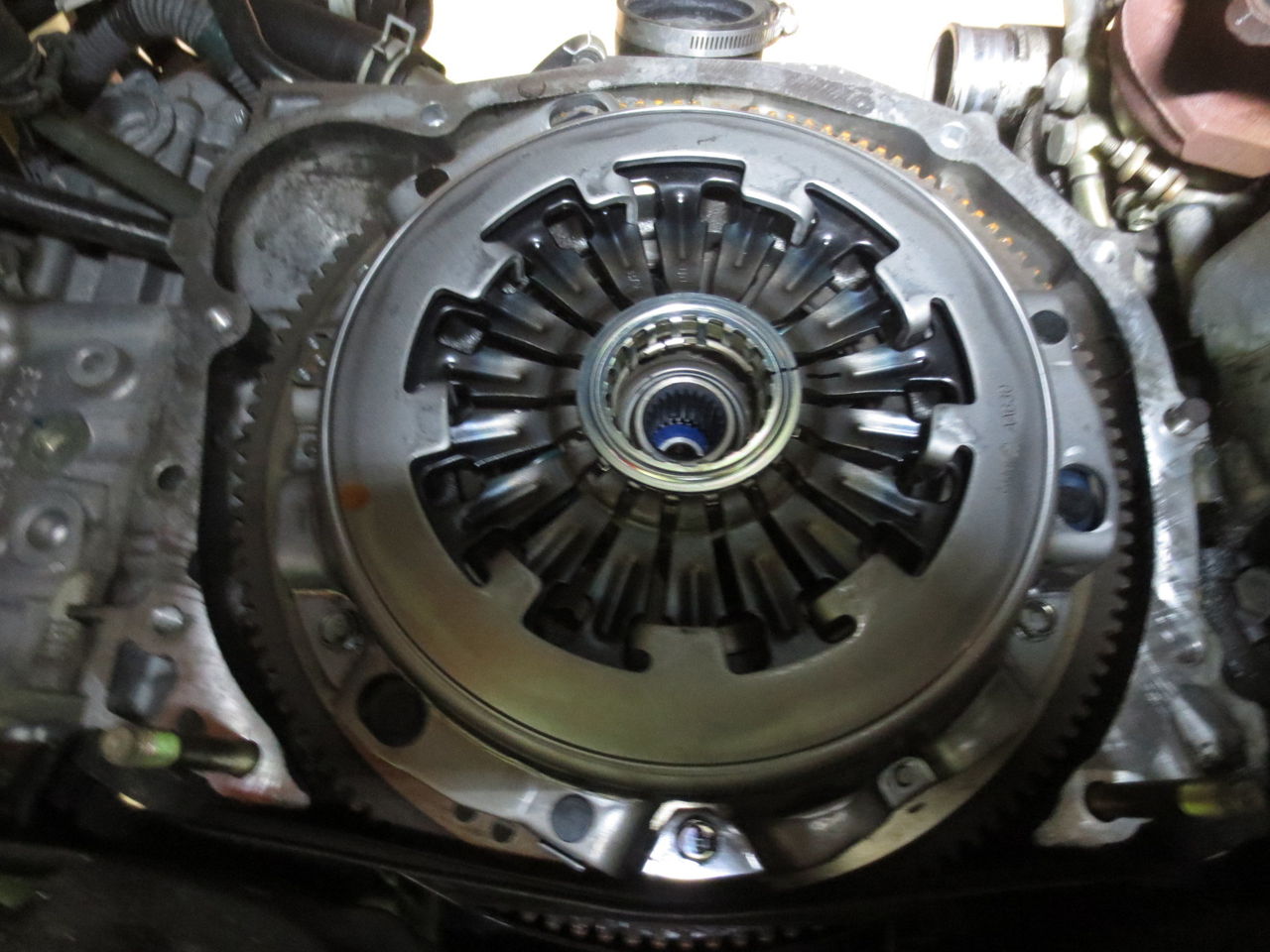

下から覗くとクラッチカバーが見えます。
その内側にクラッチディスク
更に内側にフライホールがあります。

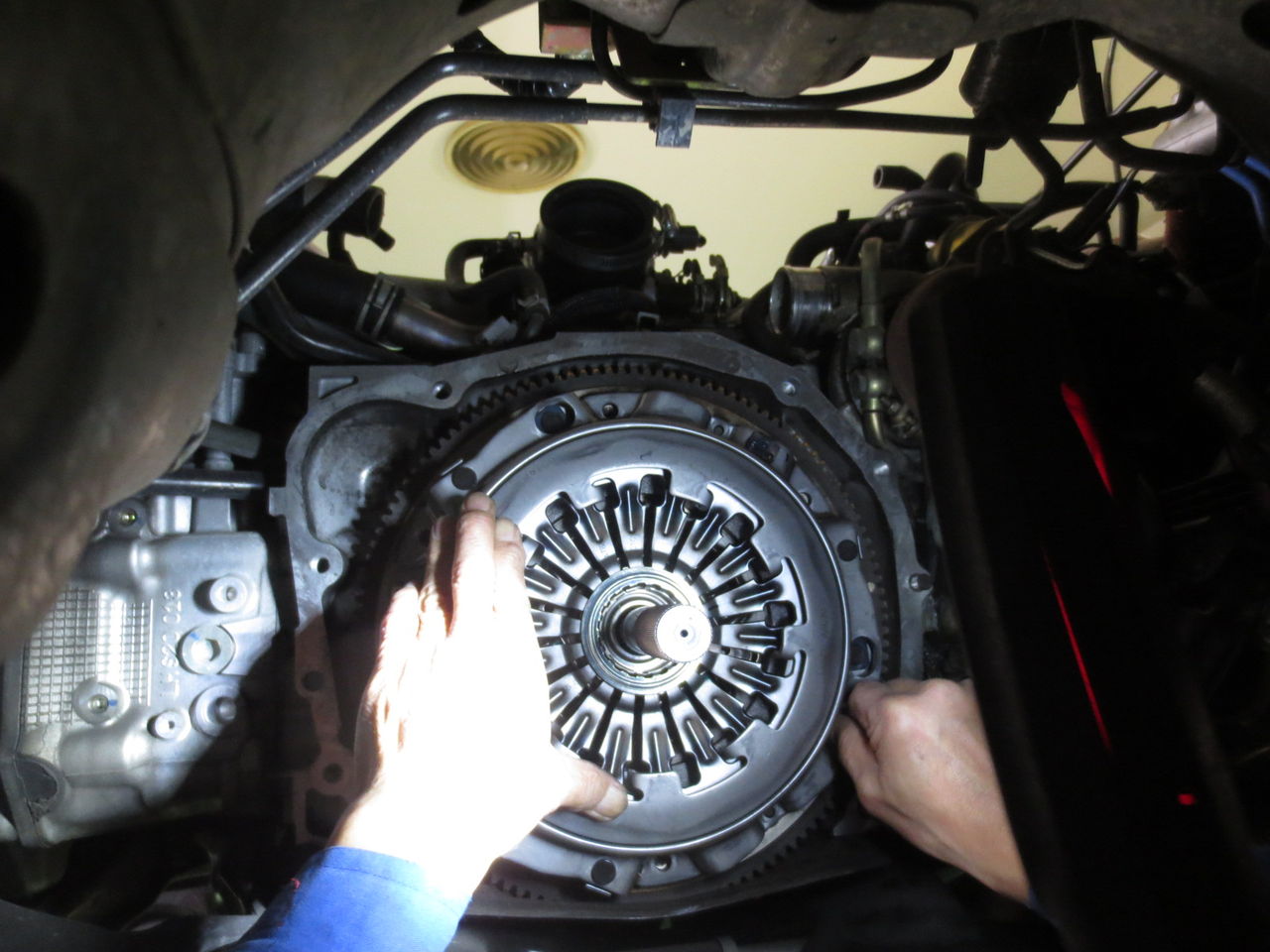

クラッチカバー、クラッチディスクを取り出します。
フライホールが見えてきました。

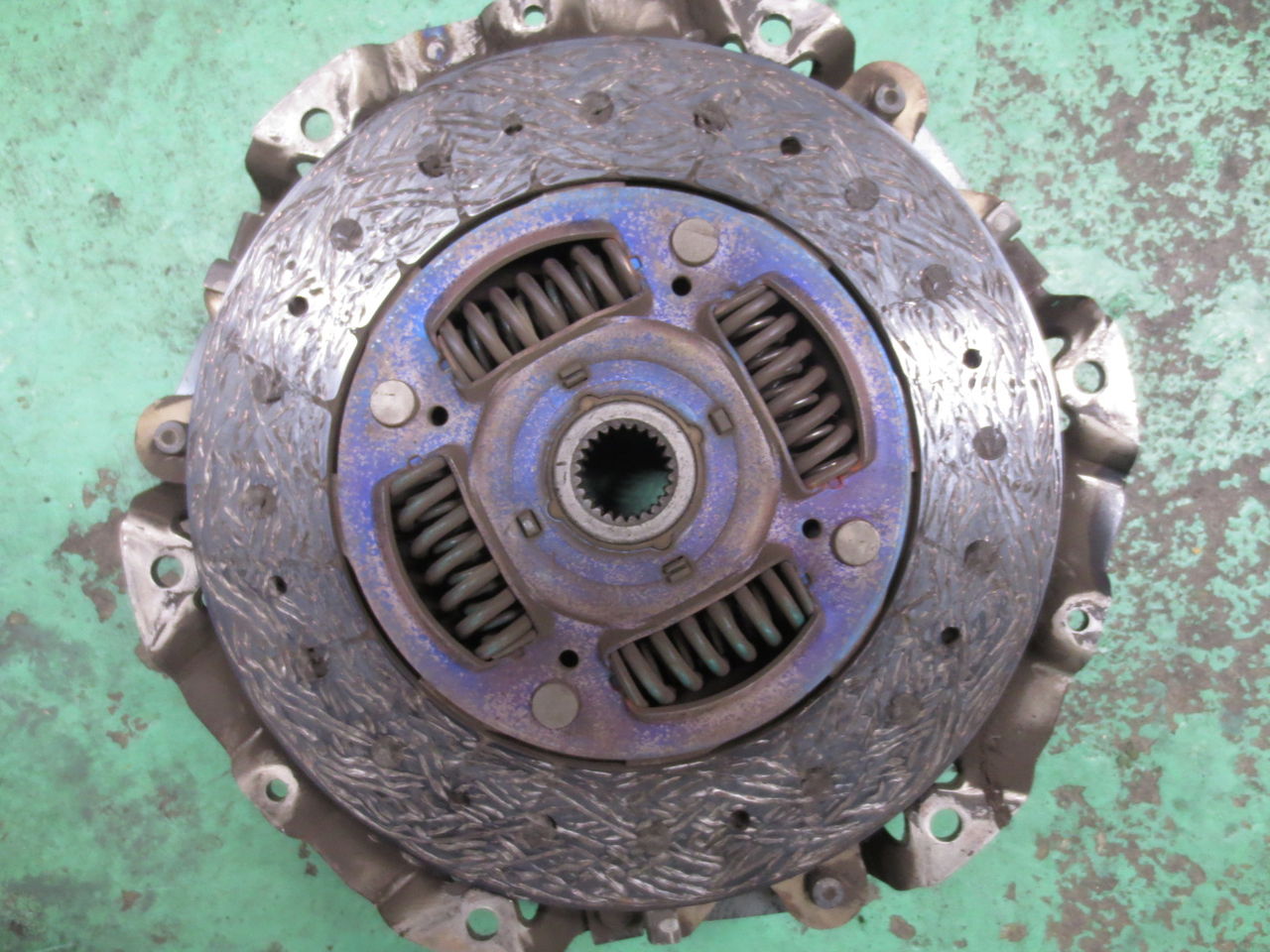

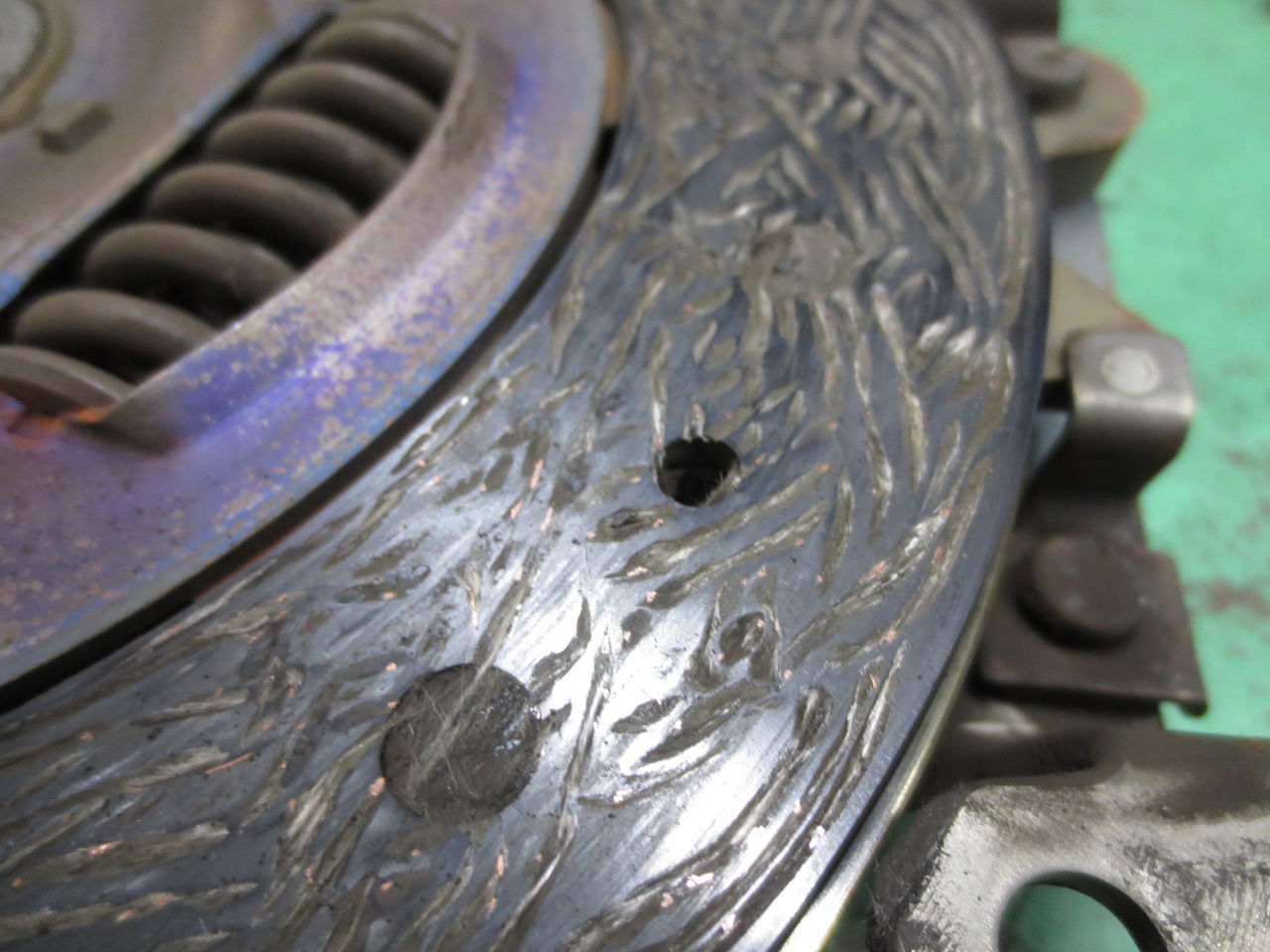

取り出したクラッチディスクです。

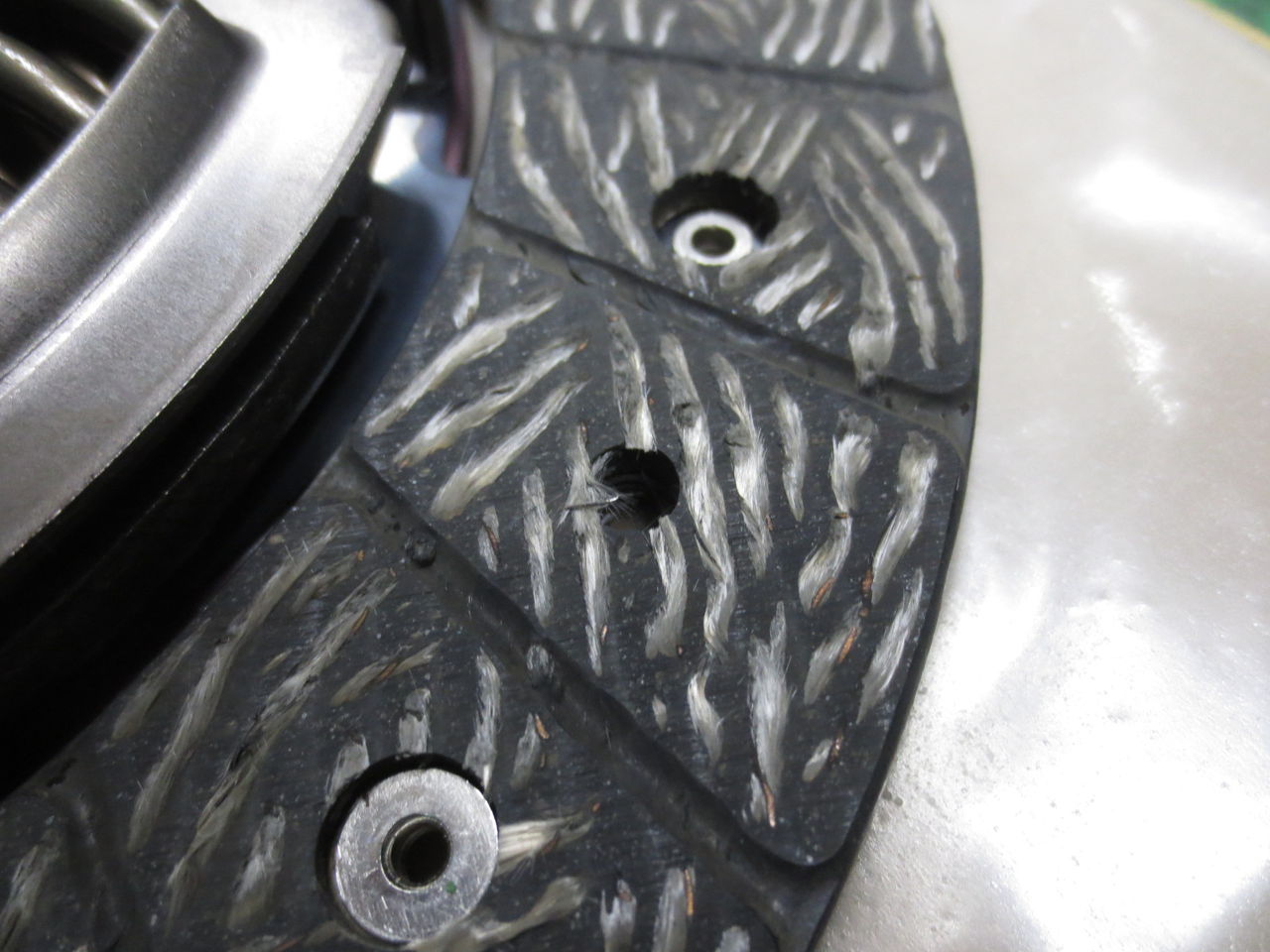

新品(右)と比べてみます。

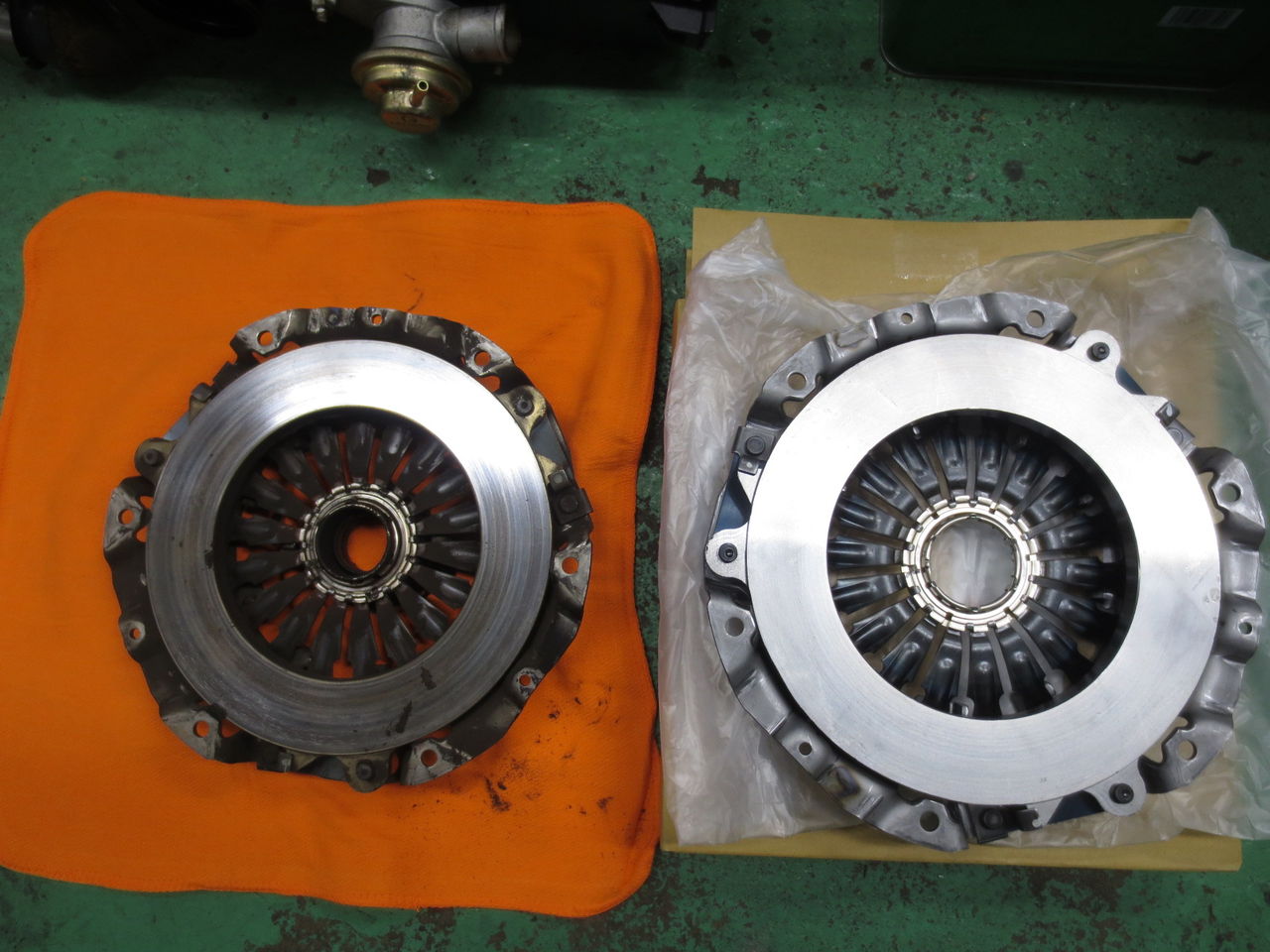

クラッチカバー(右が新品です)
離したりくっつけたりしてエンジンの回転を断続する構造になっています。
クラッチを踏んだ状態から戻していくと、摩擦を起こしながら回転が少しずつ伝わり、出力側のクラッチディスクの回転数が入力側のフライホールドの回転数に近づく(半クラ)。
完全に密着すると1本のシャフトのように全トルクが伝達する仕組みになっています。

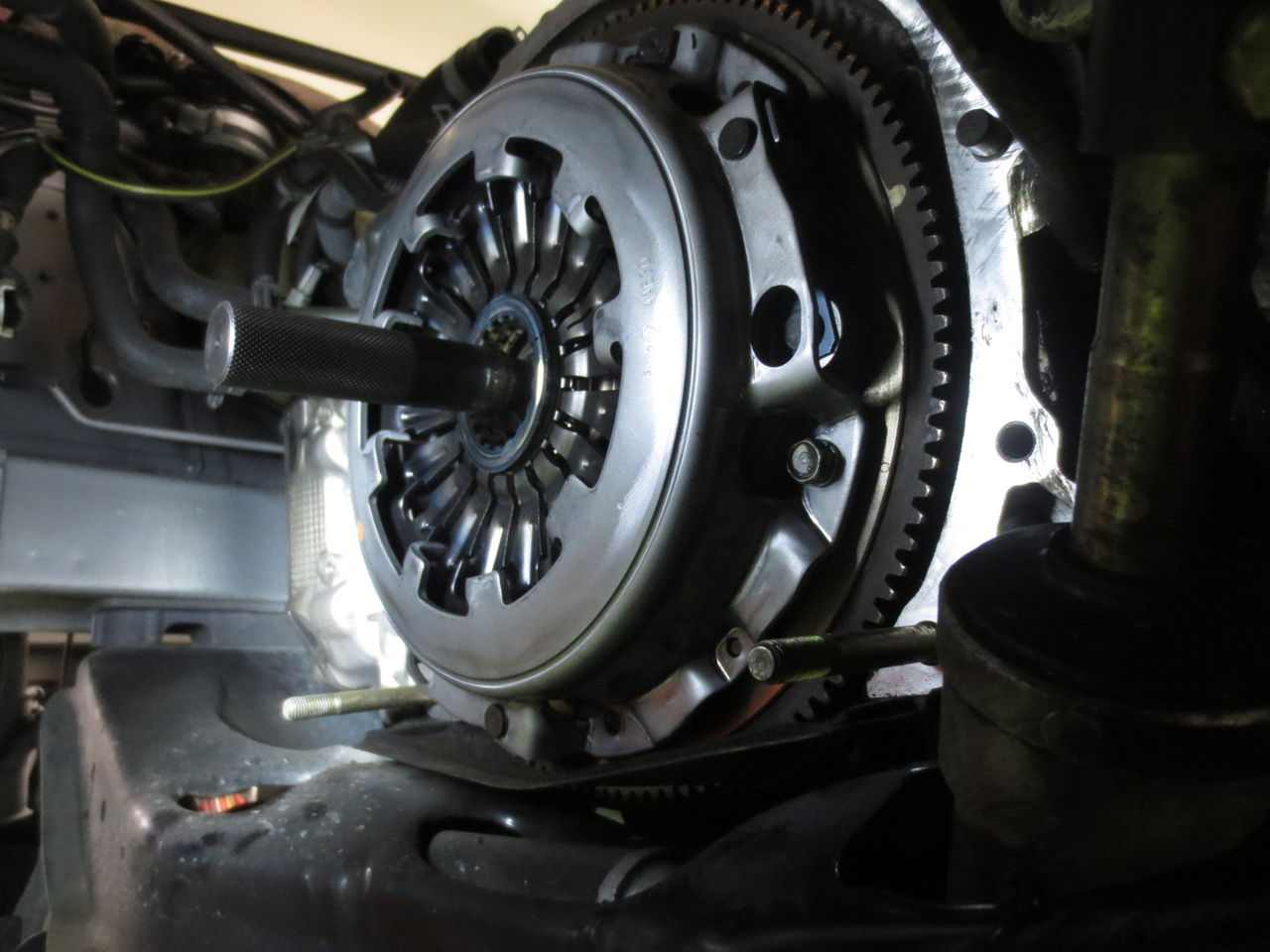

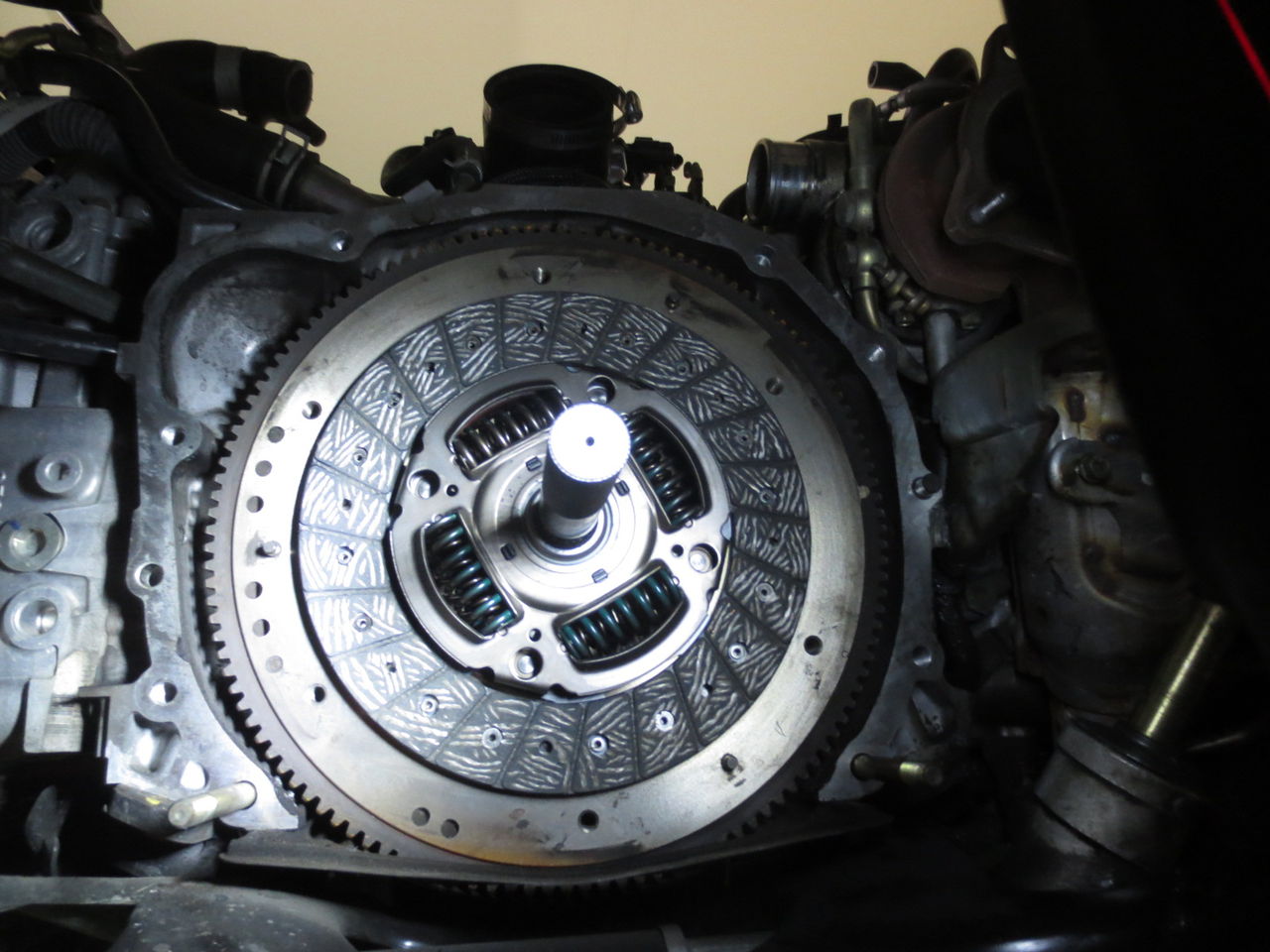

クラッチディスク交換
クラッチカバー

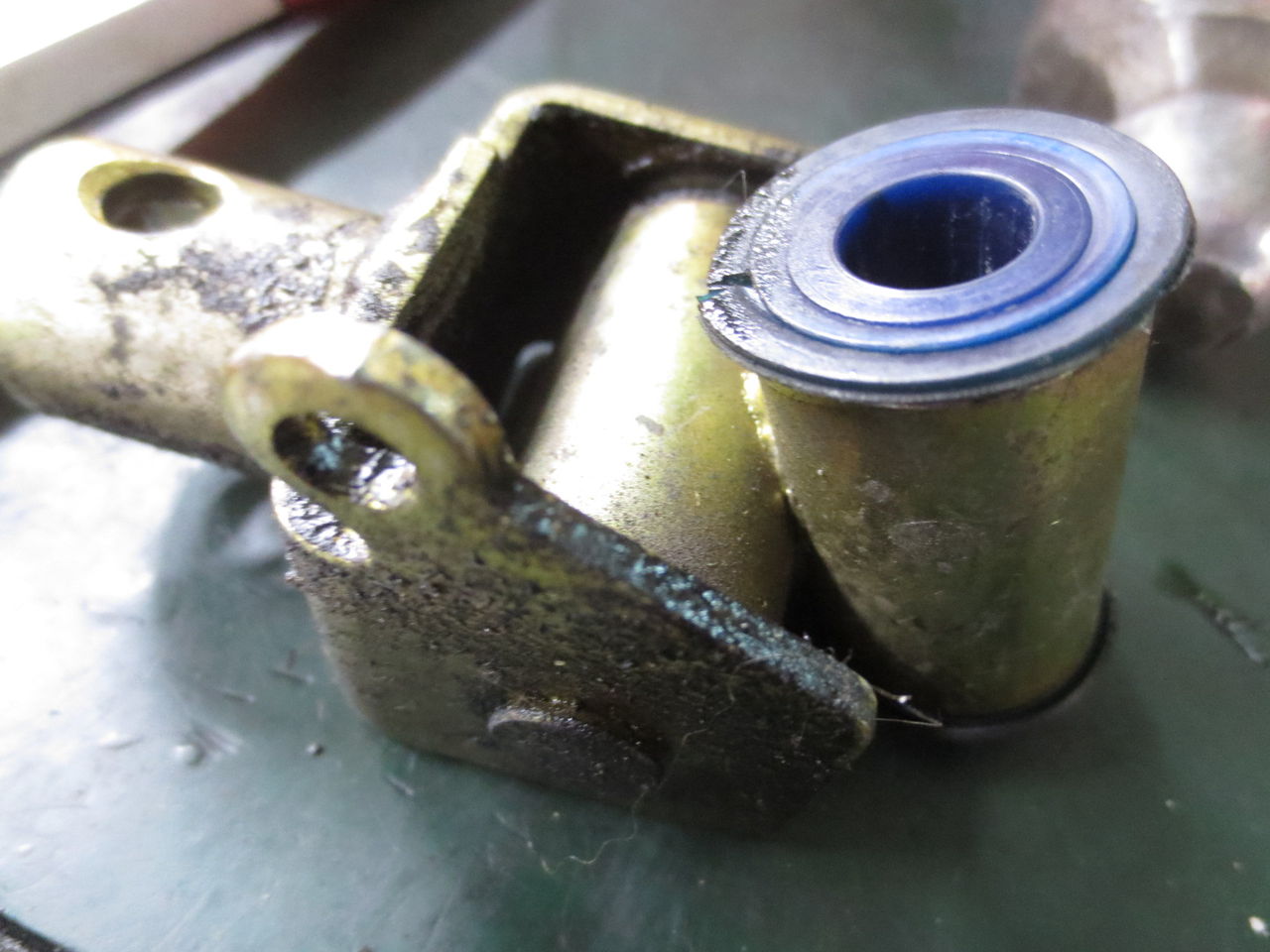

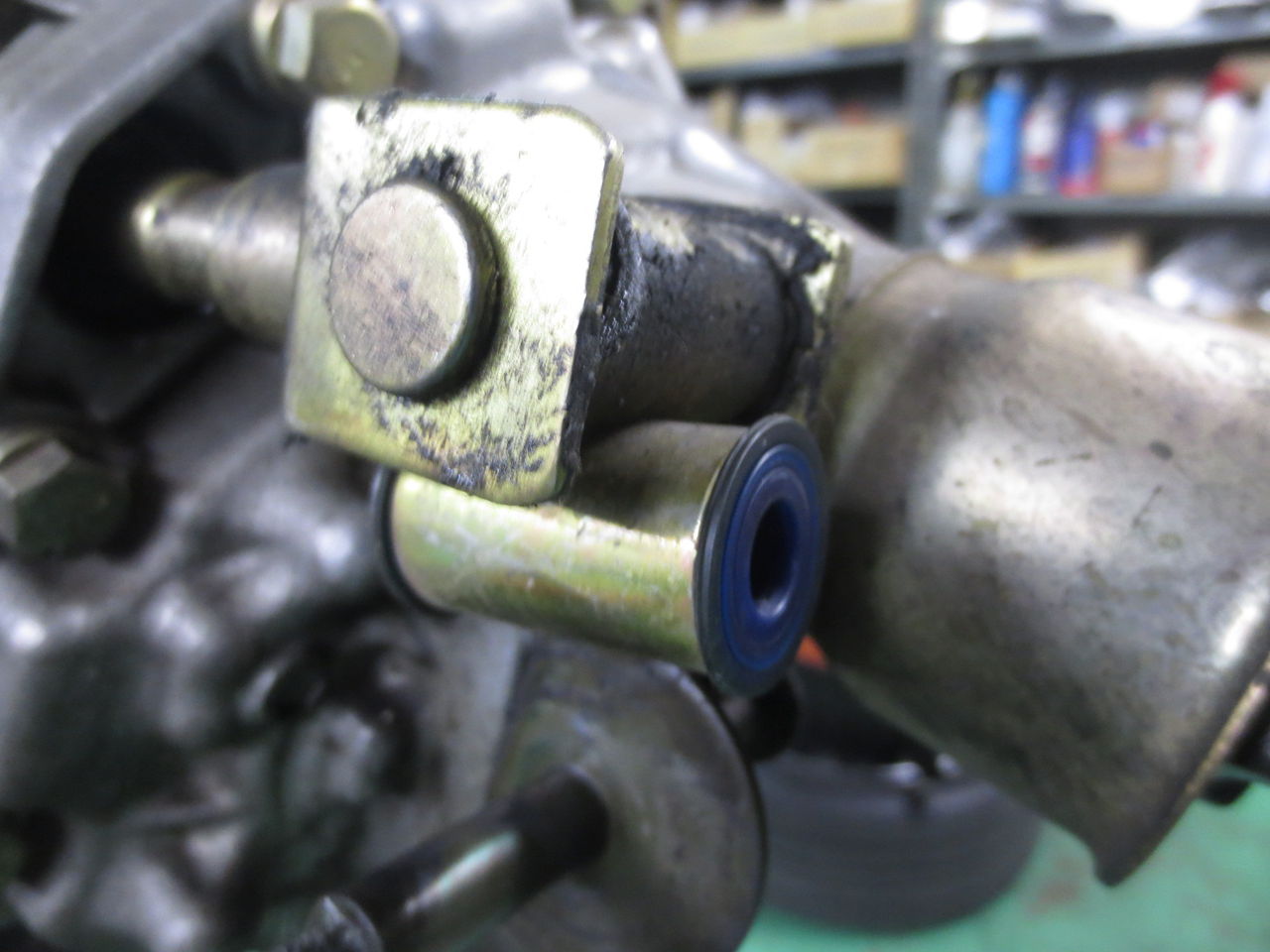

「シフトレバーがゆるい。」
「シフトレバーがグラついている。」
このような症状があればシフトジョイントが疑われます。
今回は症状が出るほどではありませんでしたが、
劣化もあり、ついでなので交換となりました。

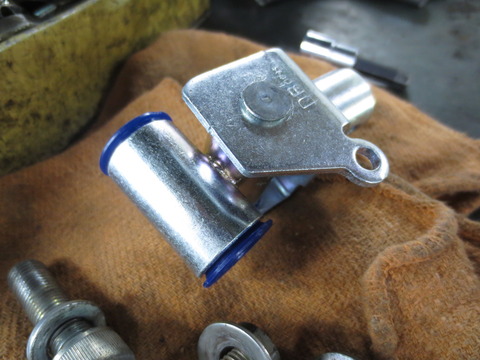

新品のシフトジョイント

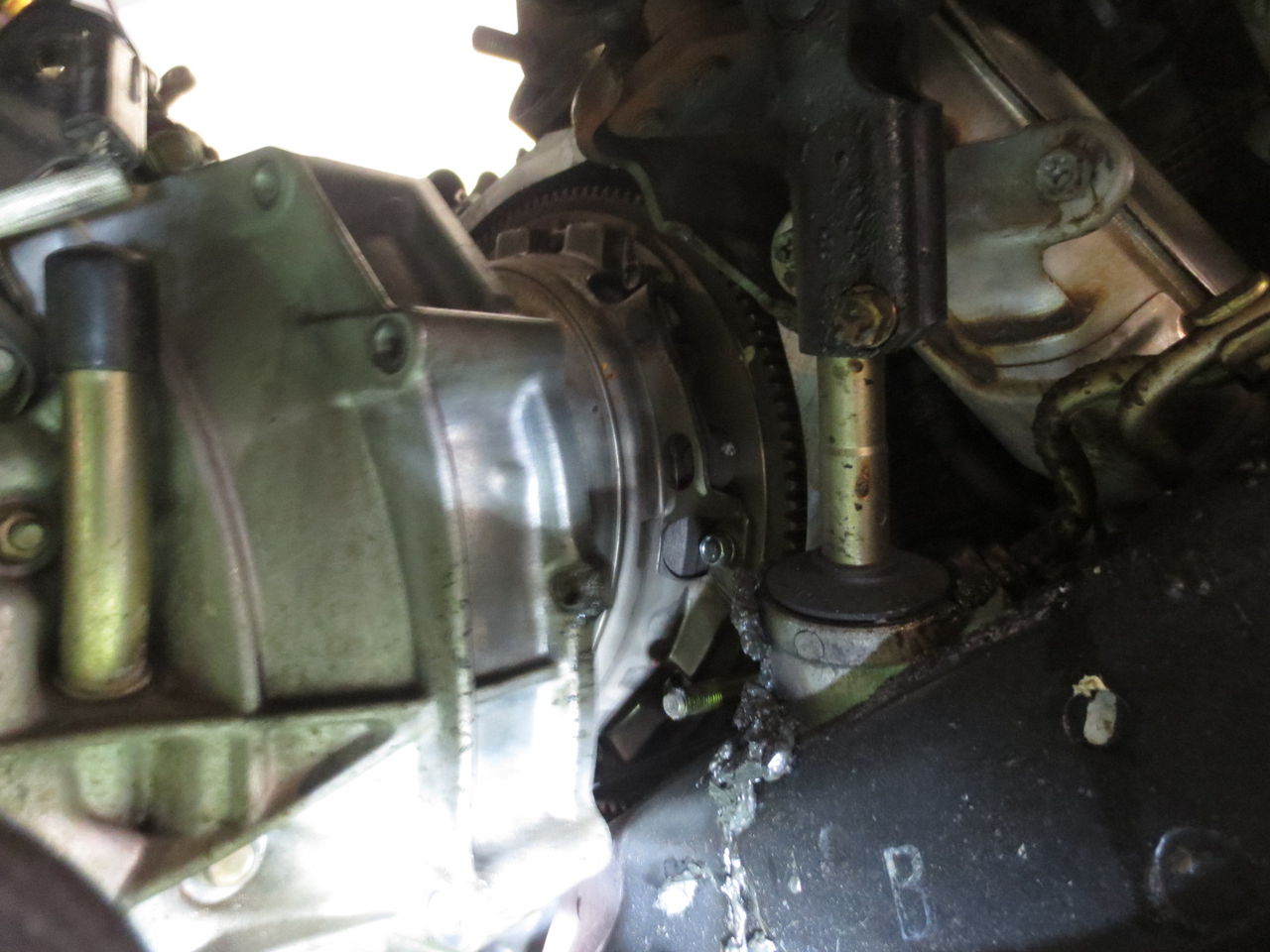

交換が終わったらミッションを上げてはめていきます。

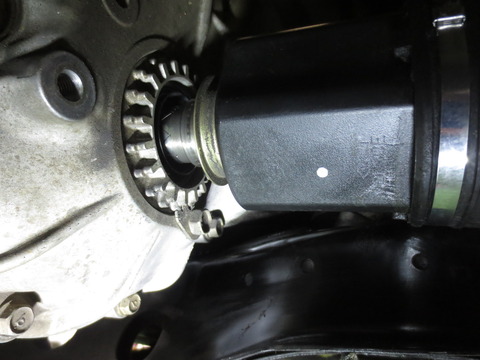

左右のドライブシャフトを差し込みます。

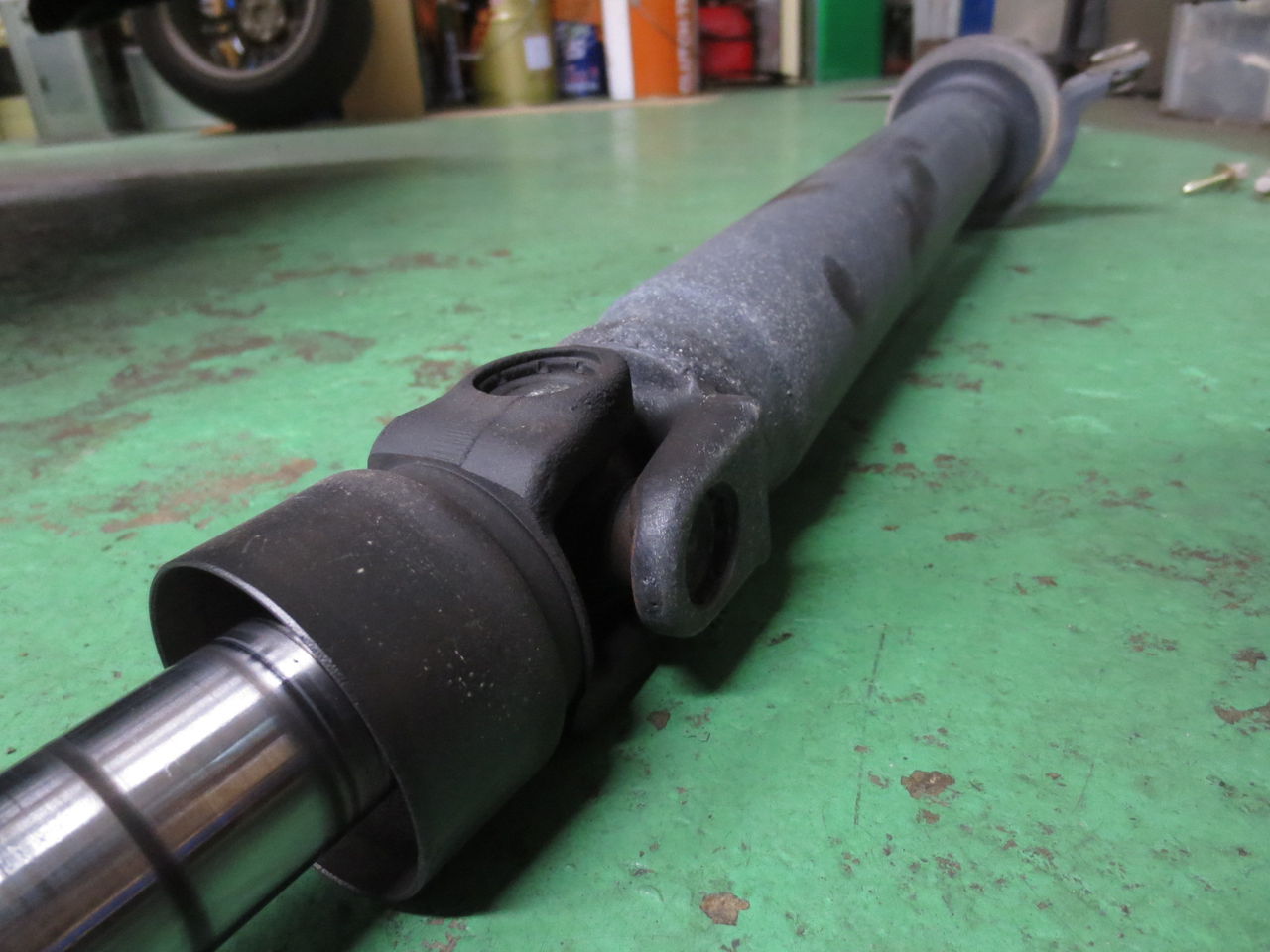

プロペラシャフト取り付けます
フロント側
リヤ
後はマフラーなど外した部品を取り付けて、
ミッションオイルを補充し完成です。
クラッチの交換時期となる滑りはじめの兆候は、半クラッチ状態からつないだときに
エンジンの回転数がいつもより高いと滑りはじめの傾向にあります。
「アクセルを踏んでも回転数が上がり、スピードが上がらない。」
などクラッチの滑りは違和感に気づきやすいので、
「全然進まない!」なんて事になる前にクラッチOHをしましょう。
最後までお読みいただきありがとうございました。
